Выход из строя виброопоры редко происходит внезапно. Резина не раскалывается подобно хрупкому металлу — она деформируется, мнётся, растягивается и, наконец, рвётся. И именно то, как именно рвётся резинометаллическая опора, особенно по краю, является точным диагностическим признаком. Края — это зоны концентрации напряжений, место, где эластичный материал встречается с жёстким металлом или где свободная поверхность переходит в защемлённую область. Сломанный элемент буквально записывает историю своей эксплуатации.

Анатомия разрушения: почему страдает край

В любой резинометаллической конструкции (будь то подушка двигателя, опора компрессора или виброизолятор промышленного вентилятора) нагрузка распределяется неравномерно. Центральная часть резинового массива работает на сжатие, а вот краевые зоны подвергаются сложным сдвиговым и растягивающим усилиям. При циклических нагрузках край первым испытывает предел прочности. Поэтому визуальный осмотр места разрыва даёт больше информации, чем измерение остаточной жёсткости.

Если потребуется замена, варианты удобно искать в разделе «выбор амортизаторов для спецтехники». При выборе важно учитывать модификацию техники и фактическое состояние креплений.

Основные сценарии краевых разрывов

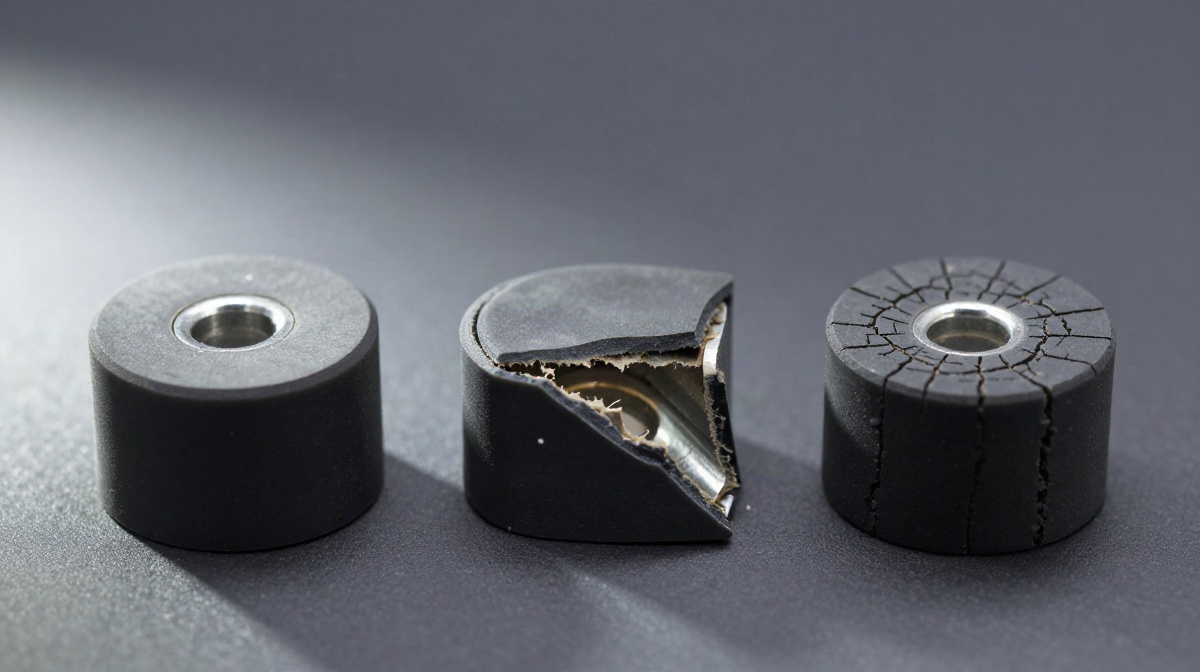

Каждый тип повреждения имеет своего «виновника». Разберём четыре классические картины разрушения края резинометаллической опоры.

1. Кольцевой (цилиндрический) разрыв с гладким срезом

Разрыв проходит ровно по окружности металлической втулки или вдоль наружного ограничивающего кольца. Края трещины гладкие, без выраженной бахромы, резина выглядит уставшей, но не shredded (изорванной в клочья).

Диагноз: статическая перегрузка или длительная ползучесть.

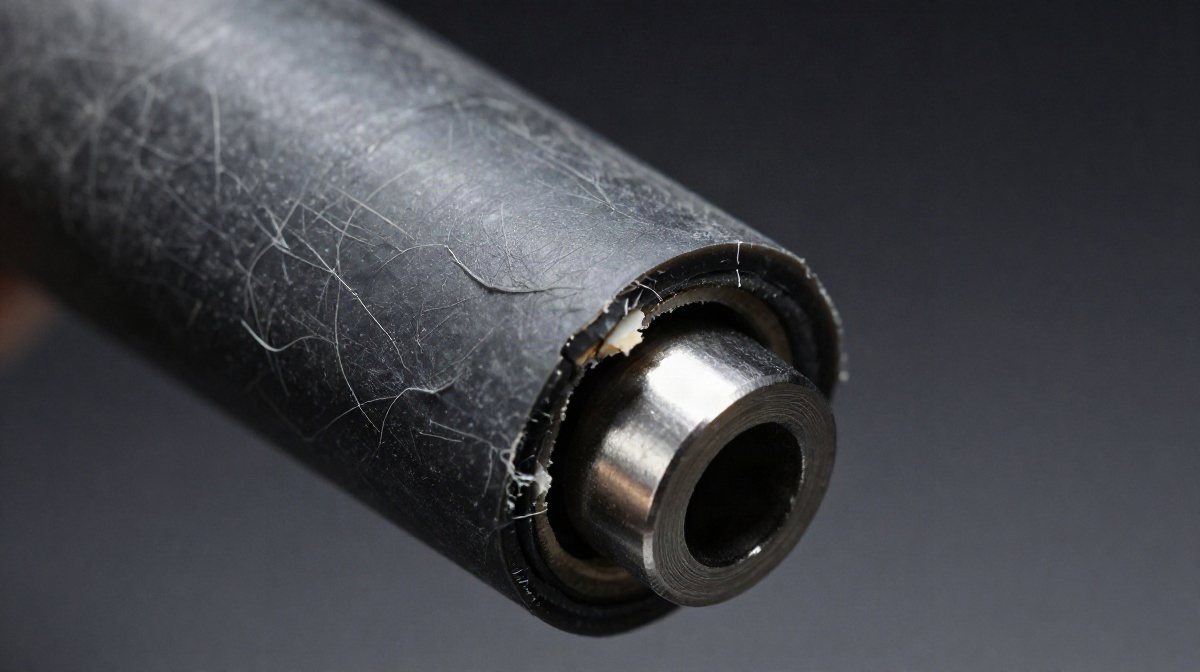

Разрыв резинометаллической опоры по краю — макросъёмка характер повреждения

Такая картина возникает, когда масса агрегата превышает допустимую нагрузку на опору. Резина постоянно находится в состоянии предельного сжатия. Со временем происходит релаксация напряжений, материал перестаёт сопротивляться и плавно «выдавливается» от центра к периферии, разрываясь по границе металла. Если агрегат был установлен давно, а разрыв появился недавно — вероятно, добавилась дополнительная масса (например, скопление грязи, льда или доукомплектация оборудования).

2. Косой или односторонний надрыв с бахромой

Разрыв расположен несимметрично. Один край опоры разрушен значительно больше, чем другой. На месте разрыва видны вырванные куски резины, характерная бахрома и следы сильного трения.

Диагноз: монтажный перекос или сдвиговая перегрузка.

Это классика неправильной установки. Если крепёжные болты затянуты с перекосом, или опорные поверхности рамы не выведены в одну плоскость, виброопора работает не на сжатие, для которого она спроектирована, а на сдвиг и изгиб. Край, оказавшийся на «горбе», принимает всю динамическую нагрузку на себя. Резина не успевает демпфировать удары и рвётся по наиболее нагруженному краю. Ещё одна частая причина — температурное расширение корпуса, которое тянет опору в сторону, если жёсткость крепления не оставляет степеней свободы.

Если после монтажа вибрация сохраняется, не стоит менять детали наугад. Начать диагностику поможет причины ускоренного износа подушки BOMAG.

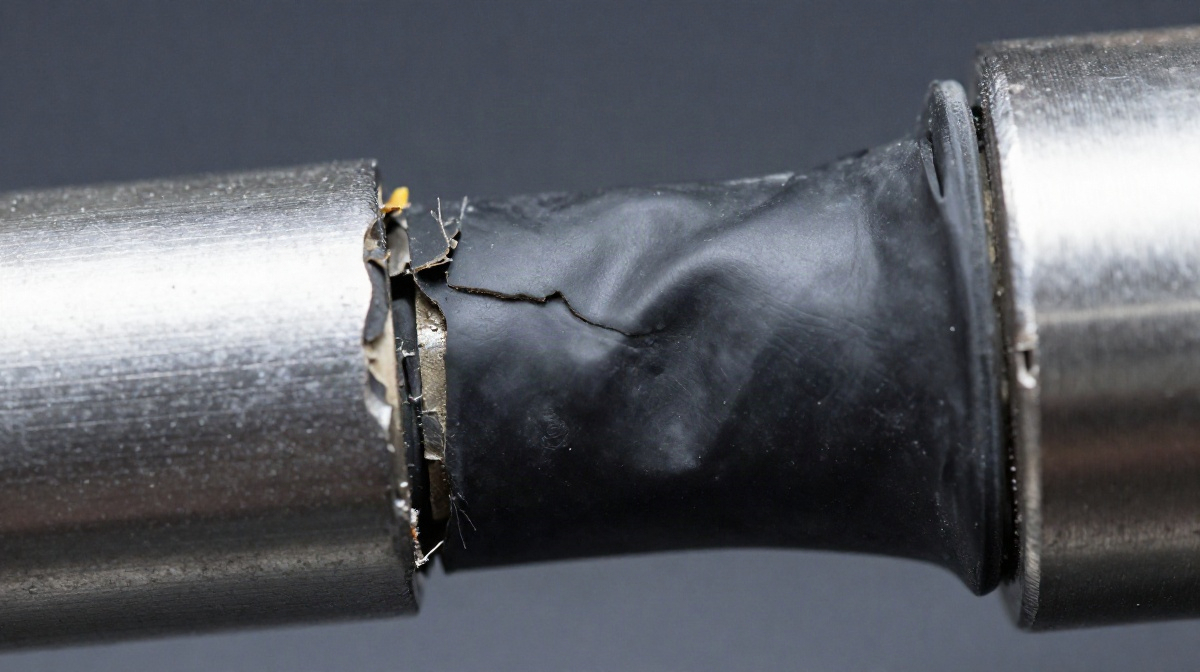

Макросъёмка поперечного сечения зоны соединения резины с металлом: микротрещины на краю против сжатой центральной части

3. Множественные радиальные трещины, уходящие вглубь

Вместо одного сплошного разрыва по краю наблюдается сеть мелких трещин, расходящихся лучами от металлической арматуры в тело резины. На ощупь край может казаться ещё целым, но при изгибе трещины раскрываются.

Диагноз: усталостное разрушение из-за высокочастотных вибраций или резонанса.

Материал «устал» от многократных циклов нагружения. Это происходит, когда частота вынуждающей силы (работа двигателя, насоса) совпадает с собственной частотой колебаний системы на опорах. Возникает резонанс, амплитуда колебаний многократно возрастает, и резина разрушается от микроперемещений на границе с металлом. Сетчатый характер трещин — верный признак того, что проблема не в весе, а в частоте.

4. Отслоение резины от металла по краю с изменением цвета

Разрыва тела резины как такового нет. Вместо этого резиновый массив отходит от металлической втулки или наружной обоймы. В месте отслоения видны следы коррозии металла, а резина может быть разбухшей, потемневшей или, наоборот, пересохшей и ломкой.

Диагноз: ударное воздействие, агрессивная среда или разрушение адгезива.

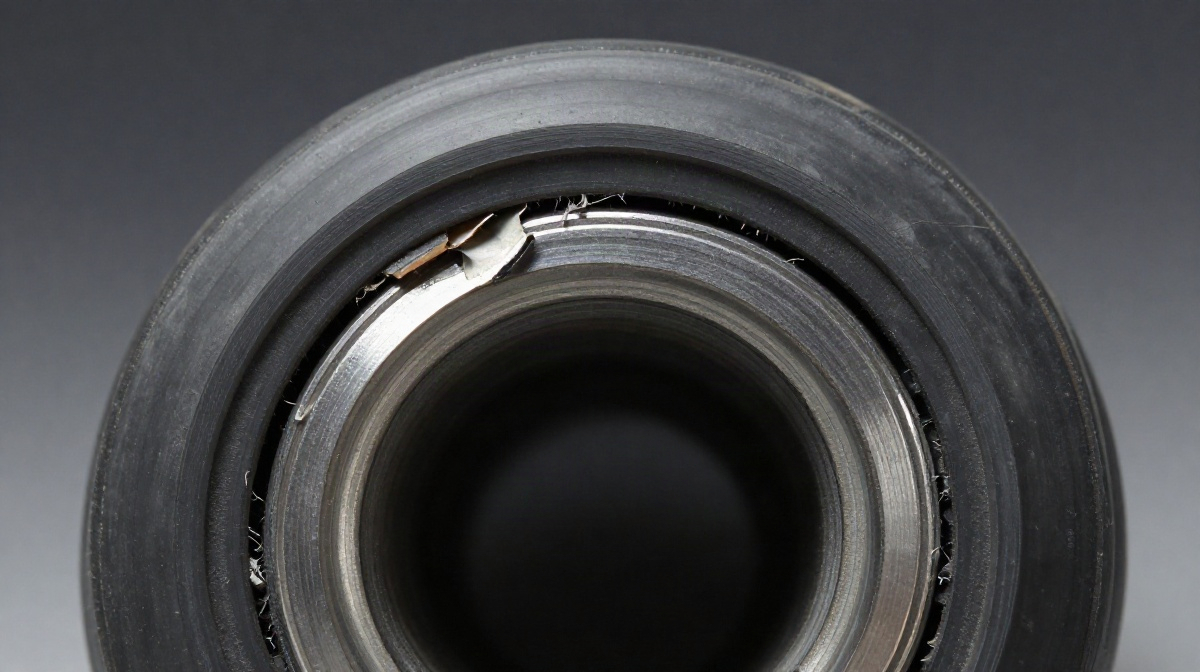

Кольцевой разрыв резинометаллической опоры по краю втулки — макросъёмка

Вулканизированный слой, соединяющий резину с металлом, уязвим перед химикатами (масла, растворители, щелочи) и ударами. Если по краю идёт отслоение с маслянистым блеском — опора отравлена техническими жидкостями. Если резина крошится и отходит сухой — материал потерял эластичность от перегрева или озонного старения. А если отслоение произошло после резкого щелчка при пуске — имел место кратковременный ударный импульс (гидроудар, клин ротора), который сорвал слой по слабому месту.

Сводная таблица диагностики

Визуальный признак края	Механика разрушения	Корневая причина
Гладкий кольцевой срез	Выдавливание, ползучесть	Превышение статической нагрузки
Косой надрыв с бахромой	Сдвиг, срез	Монтажный перекос, боковая сила
Сеть лучевых мелких трещин	Многоцикловая усталость	Резонанс, высокочастотная вибрация
Отслоение от втулки	Потеря адгезии	Химия, перегрев, ударный импульс

Практический алгоритм: что делать после обнаружения разрыва

Обнаружив повреждённую опору, не стоит сразу бежать за заменой в магазин. Без устранения причины новая деталь проживёт ровно столько же. Действовать нужно системно.

Задокументировать повреждение. Сфотографировать разрыв крупным планом при хорошем освещении. Снять опору и внимательно осмотреть место разрушения, сопоставив с таблицей выше.
Проверить геометрию установки. Приложить линейку к опорным площадкам. Даже перепад в 1–2 миллиметра на длине подушки способен создать критический перекос, который порвёт край за пару месяцев.
Оценить окружающие условия. Осмотреть пространство на предмет подтёков масла, антифриза или близости выхлопных труб, создающих локальный перегрев.
Измерить вибрацию. Если есть виброметр, проверить частотный спектр. Пики на определённых герцах укажут на резонанс.

Риски бездумного подбора замены

Частая и опасная ошибка — попытка «решить проблему раз и навсегда» установкой более жёсткой опоры. Логика обывателя понятна: порвалось — поставь крепче. На деле это прямой путь к разрушению корпуса оборудования.

Резинометаллическая опора — это не просто прокладка между машиной и фундаментом. Это расчётный элемент колебательной системы. Её податливость определяет собственную частоту системы.

Если поставить слишком жёсткую опору, собственная частота системы возрастёт. Если рабочая частота двигателя окажется ниже этой новой частоты, система попадёт в зарезонансную зону при разгоне и торможении, получая колоссальные перегрузки. Кроме того, жёсткая опора перестаёт гасить вибрации, передавая их на раму, трубопроводы и сварные швы. Оборудование может стать заметно тише для уха (так как изменится тональность звука), но разрушаться изнутри начнёт гораздо быстрее.

Ещё один риск — использование опор с металлическим ограничителем хода там, где его не было. Если при динамическом ударе резина должна была сжаться, поглотив энергию, то жёсткий упор резко остановит движение, создав пиковую нагрузку на крепёж и корпус.

Как выбрать замену без повторения ошибок

Выбор новой опоры должен опираться на характер предыдущего разрушения.

При статической перегрузке (кольцевой разрыв) — либо увеличить количество опор, распределив вес, либо выбрать модель с большей площадью опорной поверхности и большей номинальной нагрузкой, сохранив при этом ту же жёсткость.
При перекосе (косой надрыв) — заменить опору на такую же, но обязательно применить компенсирующие шайбы или регулировочные пластины для выравнивания плоскости. Затяжку производить плавно, крест-накрест, динамометрическим ключом.
При усталостном разрушении (лучевые трещины) — изменить жёсткость опоры так, чтобы сдвинуть собственную частоту системы на 30–40% от вынуждающей частоты. Иногда для этого нужна даже чуть более мягкая опора, а не жёсткая.
При отслоении от химии — подобрать опору из маслобензостойкой резины (обычно это марки на основе нитрильного каучука) или организовать защиту от подтёков.

Заключение: читайте по резине

Разрыв по краю — это не случайность и не производственный брак (если только брак не привёл к изначальному отсутствию адгезии). Это закономерный итог взаимодействия конкретной детали с конкретными условиями эксплуатации. Прежде чем списывать вышедшую из строя виброопору на плохое качество материалов, стоит присмотреться к её излому. Гладкий срез, рваная бахрома, сетка трещин или отслоение — каждый из этих узоров однозначно указывает на то, что именно убило деталь. Устраните истинную причину, и новая опора прослужит свой расчётный срок без единой трещины.
